電線色彩是我們在運用電線時我們都比較重視的，很多人關于電線色彩都不了解不知道電線色彩代表什么。家庭用電一般都是三相電但是三相電線色彩很多人還不了解不知道每根電線代表什么。下面，慶豐電纜小編就來具體告知我們電線色彩代表什么線。
電線色彩代表什么線

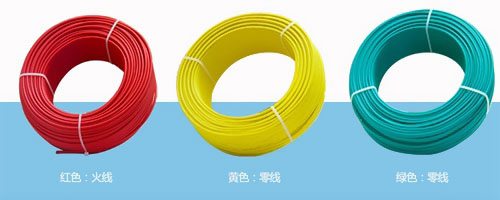

一般規則，三相電線色彩為黃、綠、紅，分別為A、B、C三相，藍色為零線，黃綠相間的為接地線，接線時黃、綠、紅接前方，藍色接零線，黃綠相間的線接到PE維護線上或許接到設備外殼上（外殼已與地網銜接）。有時四線色彩區別不太顯著時，三根截面相同的為前方，截面稍小的為零線。你說的變壓器也許是操控回路的電源，如是380V，接到恣意兩根前方上；如是220V，則接一根前方，一根零線。
實際操作 安全為上赤色是前方，藍色是零線，黃色或黃白相間的是地線。相線一般是黃、綠、紅，維護中性線（PEN線）是黑色，維護線(PE線)是黃綠雙色線，維護線在任何情況下都禁止作相線運用。
依據《住所裝飾裝飾工程施工標準》GB 50327-2001 16.1.4條規則：
“配線時，相線與零線的色彩應不同；同一住所相線(L)色彩應共同，零線(N)宜用藍色，維護線(PE)有必要用黃綠雙色線”
依據標準，能夠得出：維護線（PE）即地線有必要（強制性規則）用黃綠雙色線，零線用藍色,（不是強制性規則，在條件答應時，勻應挑選藍色線）,相線不運用藍色即為紅、黃、綠色。（相線色彩還未共同起來，不同公司或許規則不相同。下面用色彩方法能夠參閱。零線勻用藍色，假如用于插座，相線用赤色。燈路進線用赤色，燈路操控線或雙控線用黃色和綠色
按規則色彩布線插座圖：赤色、藍色、雙色線穿入插座底盒。赤色作前方，藍色作零線，雙色線作地線。按規則色彩穿線，施工也便利，赤色線前方與插座L極銜接，藍色零線與N極銜接，雙色線與接地標識銜接。
按規則色彩燈路布線圖：進前方用赤色，零線用藍色，操控線用黃色（也可運用綠色）
